Описание функции продукта

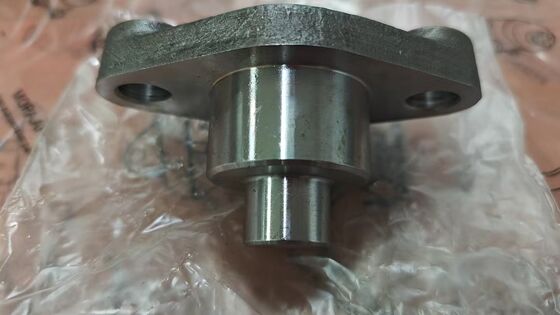

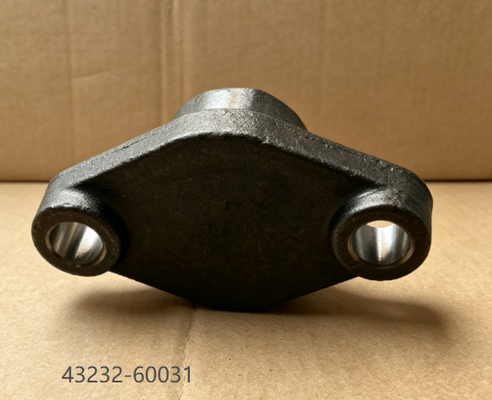

Крышка подшипника поворотного кулака (номер детали 43232-60031) является важным конструктивным компонентом узла передней оси вашего Toyota Land Cruiser 70 серии. Его основная функция — удерживать и позиционировать верхний подшипник поворотного кулака, обеспечивая при этом правильную регулировку предварительного натяга подшипника с помощью прокладок. Эта крышка подшипника, также называемая крышкой подшипника поворотной ступицы, крепится болтами к верхней части поворотного кулака и фиксирует внутреннее кольцо верхнего подшипника цапфы на месте. Для моделей Land Cruiser 70-й серии, оснащенных неразрезными передними мостами, правильно установленная и затянутая крышка подшипника необходима для правильного выравнивания поворотных кулаков, стабильной работы рулевого управления и безопасного управления автомобилем. Этот компонент разработан в соответствии с заводскими спецификациями, что обеспечивает правильную посадку и надежную работу.

Общие симптомы неисправности крышки подшипника

Если вы испытываете любой из следующих симптомов, возможно, крышка подшипника поворотного кулака неисправна или неправильно установлена ​​и требует замены:

• Люфт рулевого управления или плохая возвратность:Автомобиль бродит по прямой дороге или рулевое управление не возвращается в центр должным образом – это может указывать на неправильную предварительную нагрузку подшипника поворотного кулака из-за поврежденной крышки подшипника.

• Чрезмерный люфт рулевого управления или люфт:Рулевое колесо имеет чрезмерный свободный ход до того, как колеса среагируют – это говорит о изношенных или неправильно установленных подшипниках поворотных кулаков.

• Стук или щелканье при повороте:Металлический лязг или хлопок при рулевом управлении или проезде неровностей – это может быть следствием незакрепленной или поврежденной крышки подшипника.

• Неравномерный или неравномерный износ передних шин:Передние шины имеют неравномерный износ, особенно чашеобразный или зубчатый – это указывает на проблемы с выравниванием кулаков или преднатягом.

• Видимые повреждения или коррозия на крышке:Осмотр выявляет трещины, глубокую ржавчину или деформацию на поверхности крышек подшипников.

• Утечка смазки в области крышки:Видимая смазка вокруг верхней части подшипника поворотного кулака – это указывает на неисправность уплотнения или неправильную посадку крышки.

Если вы подтвердили эти симптомы при осмотре, рекомендуется заменить крышку подшипника поворотного кулака.

Как диагностировать неисправную крышку подшипника

Прежде чем покупать замену, выполните следующие простые проверки, чтобы убедиться, что проблема в крышке подшипника:

• Визуальный осмотр:Надежно поддерживая автомобиль и сняв колесо, осмотрите крышку подшипника на наличие трещин, глубокой ржавчины, деформации или признаков утечки смазки вокруг посадочного места.

• Тест рулевого управления:Опустив передние колеса на землю, попросите помощника слегка повернуть рулевое колесо влево и вправо, наблюдая за областью суставов пальцев. Чрезмерное движение или шум в верхней крышке подшипника указывает на износ или ослабление крепления.

• Джек Тест:Поднимите переднюю ось и закрепите ее на подставках. Возьмитесь за верхнюю и нижнюю часть шины и попытайтесь ее раскачать. Чрезмерное вертикальное движение может указывать на изношенные подшипники поворотного кулака или неправильно установленную крышку подшипника.

• Дорожное испытание:Двигайтесь на низкой скорости и выполняйте повороты в форме восьмерки. Прислушайтесь к лязгающим или хлопающим звукам, исходящим из передней части. Обратите внимание на люфт рулевого управления или плохую возвратность, которые могут указывать на проблемы с предварительным натягом.

Атрибуты продукта

Расположение компонентов и основная функция

Расположение:Крышка подшипника поворотного кулака расположена в верхней части поворотного кулака на переднем мосту. Он расположен над верхним подшипником поворотного кулака, замещая внутреннее кольцо подшипника и устанавливая прокладки между собой и поворотным кулаком. На каждый поворотный кулак приходится одна крышка подшипника, один и тот же номер детали используется как с левой, так и с правой стороны..

Соединения:Крышка подшипника крепится болтами к верхней части поворотного кулака. Между крышкой подшипника и поворотным кулаком устанавливаются прокладки для регулировки предварительного натяга подшипника. Крышка подшипника давит на внутреннее кольцо верхнего подшипника, которое вращается на подшипнике цапфы. Поворотный рычаг (рулевой рычаг) установлен отдельно с нижней стороны. При сборке крышка подшипника вбивается во внутреннее кольцо подшипника с помощью специального сервисного инструмента, затем фиксируется четырьмя гайками и пружинными шайбами..

Основная функция:Крышка подшипника выполняет три важные функции: (1) удерживает верхний подшипник поворотного кулака на месте, (2) позволяет регулировать предварительную нагрузку подшипника посредством выбора прокладок и (3) обеспечивает структурную точку крепления для верхнего конца шарнира поворотного кулака. Правильная предварительная нагрузка подшипника обеспечивает плавное вращение поворотного кулака при рулевом управлении, исключая при этом чрезмерный люфт, который может вызвать колебание или вибрацию. При замене корпуса оси или поворотного кулака предварительную нагрузку подшипника поворотного кулака необходимо отрегулировать заново, при этом необходимо снять крышку подшипника и установить его на место с прокладкой нужной толщины.

Содержимое упаковки

1 крышка подшипника поворотного кулака (номер детали 43232-60031). Примечание. Прокладки, подшипники, гайки, пружинные шайбы и крепежные детали НЕ входят в комплект поставки, если не указано иное. Перед покупкой подтвердите совместимость с моделью вашего автомобиля.

Распространенные заблуждения о крышках подшипников

Миф 1:Крышка подшипника редко требует замены.
Факт:Хотя крышка подшипника долговечна, со временем она может подвергнуться коррозии, растрескаться или деформироваться, особенно на внедорожниках. Его следует проверять во время любого обслуживания поворотного кулака и заменять в случае износа или повреждения.

Миф 2:Любая крышка подшипника подойдет.
Факт:Крышки подшипников изготавливаются для конкретного автомобиля и должны соответствовать характеристикам поворотного кулака и подшипников. Эта крышка специально разработана для Toyota Land Cruiser 70-й серии и совместимых автомобилей.

Миф 3:Замена крышки подшипника не влияет на соосность.
Факт:Крышка подшипника является частью узла поворотного кулака, который определяет предварительную нагрузку и выравнивание подшипника поворотного кулака. После замены необходимо проверить предварительную нагрузку и рекомендуется выполнить выравнивание передней части.

Гарантия качества и обязательства по обслуживанию

Гарантия качества:
Каждый компонент производится в рамках контролируемых производственных процессов, чтобы обеспечить постоянную точность размеров и целостность материала. Перед упаковкой каждая единица проходит следующие проверки качества:

• Проверка размеров – критические размеры проверяются на соответствие проектным спецификациям.

• Проверка материала – проверяются твердость и толщина стали.

• Проверка качества поверхности – качество поверхности и уплотняющая поверхность проверяются визуально.

• Проверка упаковки – каждая единица запечатана в защитную упаковку.

Защита упаковки:
Каждая крышка подшипника индивидуально запечатана в защитную упаковку для предотвращения загрязнения и физического повреждения во время хранения и транспортировки. На упаковке имеется четкая этикетка с номером детали для облегчения идентификации.

Обязательства по обслуживанию:

Рекомендации по сопутствующим продуктам

При замене крышки подшипника поворотного кулака часто рекомендуется проверить и рассмотреть возможность одновременной замены следующих сопутствующих компонентов.
