Описание функции продукта

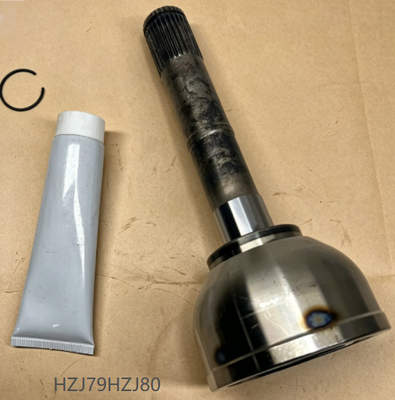

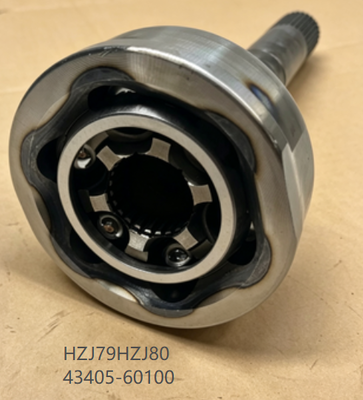

Внешний вал передней оси (номер детали 43405-60100) является критически важным компонентом передней оси и трансмиссии вашего Toyota Land Cruiser 70 Series. Его основная функция заключается в передаче крутящего момента от переднего дифференциала к ступице переднего колеса, обеспечивая подачу мощности на передние колеса при работе полного привода. Эта сборка внешнего вала включает в себя шарнир равных угловых скоростей (ШРУС) типа Birfield на внешней (колесной) стороне, который позволяет валу плавно передавать мощность, компенсируя углы поворота передних колес. Для моделей Land Cruiser 70 Series, оснащенных неразрезными передними мостами, исправный внешний полуось необходим для надежного включения полного привода, плавной передачи мощности и безопасной эксплуатации автомобиля. Этот компонент разработан в соответствии со заводскими спецификациями, что гарантирует правильную установку и надежную работу.

Руководство по самостоятельной диагностике

Как определить, что внешний вал передней оси нуждается в замене:

Обратите внимание на следующие распространенные признаки:

1. Щелчки при повороте – Металлический щелкающий звук при резких поворотах, особенно на низкой скорости

2. Вибрация при движении – Вибрация, ощущаемая через пол или рулевое колесо, увеличивающаяся с увеличением скорости

3. Утечка смазки – Смазка, выброшенная на внутреннюю часть колесной арки из-за порванного пыльника ШРУСа

4. Чрезмерный люфт переднего колеса – Колесо движется при раскачивании рукой, что указывает на износ ШРУСа

5. Затрудненное рулевое управление при полном повороте – Ощущение скрежета или заедания при повороте руля до упора

💡 Быстрый осмотр: На ровной поверхности поверните рулевое колесо до упора и осмотрите пыльники передней оси на наличие трещин, разрывов или утечек смазки. Проведите тестовую поездку по кругу на низкой скорости и прислушайтесь к щелкающим звукам. Чрезмерный люфт переднего колеса при подъеме на домкрате может указывать на износ шарнира Birfield.

 Атрибуты продукта

Расположение компонента и основная функция

Расположение: Внешний вал передней оси расположен внутри корпуса передней оси и узла поворотного кулака. Он проходит от сателлита переднего дифференциала (внутренняя сторона) через корпус оси, выходя у поворотного кулака, где он соединяется со ступицей колеса (внешняя сторона). ШРУС Birfield расположен внутри узла поворотного кулака, заключен в шпиндель кулака и маслосъемный уплотнитель.

Соединения: Внутренний конец вала входит в зацепление с сателлитом переднего дифференциала посредством шлицев. Внешний конец (корпус ШРУСа) входит в зацепление со шлицами фланца ступицы колеса. ШРУС позволяет валу вращаться, в то время как поворотный кулак поворачивается для рулевого управления. Вал поддерживается втулкой внутри шпинделя кулака и уплотняется маслосъемными кольцами с обеих сторон. На моделях с приводными фланцами (не с блокирующими ступицами) внешние шлицы напрямую входят в зацепление с приводным фланцем.

Основная функция: Внешний полуось выполняет две критически важные функции: (1) передача крутящего момента от переднего дифференциала к ступице переднего колеса для работы полного привода и (2) обеспечение поворота передних колес при сохранении постоянной скорости передачи мощности через ШРУС Birfield. ШРУС обеспечивает плавную передачу мощности при различных углах поворота без вибрации или заедания. Этот вал специально разработан для применения только с приводными фланцами и не работает с автоматическими или ручными блокирующими ступицами, поскольку шаг внешних шлицев отличается.

Когда эта деталь имеет наибольшее значение

Этот внешний вал передней оси особенно важен для автомобилей, которые:

• Используются для бездорожья или по пересеченной местности – эти условия создают высокие ударные и шарнирные нагрузки на переднюю ось и ШРУСы

• Часто эксплуатируются в режиме 4WD – постоянная подача мощности через переднюю ось ускоряет износ шлицев вала и компонентов ШРУСа

• Эксплуатируются с большими нагрузками или буксировкой – дополнительный вес увеличивает нагрузку на трансмиссию

• Автомобили с большим пробегом, где оригинальные компоненты оси со временем износились

• Автомобили с приводными фланцами, где внешние шлицы напрямую входят в зацепление с фланцем ступицы

В этих условиях внешний полуось работает интенсивнее и более подвержен износу, что делает регулярный осмотр и своевременную замену необходимыми для надежной работы полного привода и безопасности.

 Руководство по установке

Типично необходимые инструменты:

• Набор торцевых ключей (метрический, усиленный)

• Динамометрический ключ

• Сепаратор шаровых опор

• Пресс для подшипников / набор оправ

• Защитные перчатки и очки

Общие рекомендации по установке (всегда следуйте руководству по ремонту конкретного автомобиля):

Важно:

• Эта процедура требует специализированных инструментов и опыта. Неправильная установка может привести к потере привода или отказу рулевого управления.

• Всегда заменяйте пыльник ШРУСа и смазку при установке нового полуоси.

• Проверьте приводной фланец на износ или повреждения.

• Выполните регулировку развал-схождения после обслуживания передней оси.

• Если вы не уверены в каком-либо шаге, обратитесь к квалифицированному механику.

 Советы по установке и распространенные ошибки

Ошибка при замене внешнего вала передней оси:

❌ Неправильно: Попытка использовать этот вал с блокирующими ступицами или неспособность проверить совместимость приводного фланца.

✅ Правильно:

1. Проверьте совместимость приводного фланца – Этот вал работает только с приводными фланцами (43421-60030, 43421-60060), а не с автоматическими или ручными блокирующими ступицами .

2. Всегда заменяйте пыльник ШРУСа и смазку – Новый вал с изношенным пыльником преждевременно выйдет из строя.

3. Проверьте шлицы приводного фланца – Изношенные шлицы приводного фланца повредят новый полуось.

4. Используйте правильные инструменты – Не забивайте полуось молотком; это повредит ШРУС и подшипники.

5. Выполните регулировку развал-схождения – Геометрия рулевого управления должна быть восстановлена после обслуживания передней оси.

⚠️ Помните: Установка этого вала на автомобиль с блокирующими ступицами приведет к неправильному зацеплению шлицев, что приведет к потере функции 4WD .

Содержимое упаковки

1 x Внешний вал передней оси (номер детали 43405-60100). Примечание: Пожалуйста, подтвердите совместимость с вашей моделью автомобиля и конфигурацией перед покупкой.

Послепродажное обслуживание и гарантия

На этот продукт распространяется наша гарантия качества. Если у вас возникнут вопросы или проблемы, связанные с установкой или качеством, пожалуйста, свяжитесь с нами, и мы ответим в течение 24 часов.
