Описание функции продукта

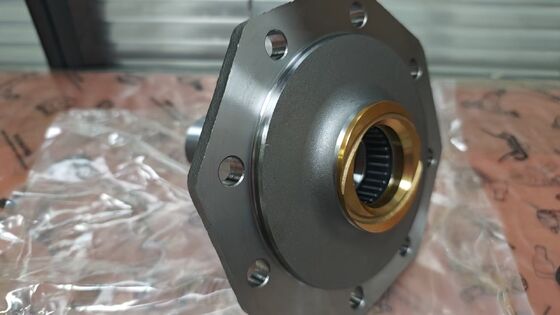

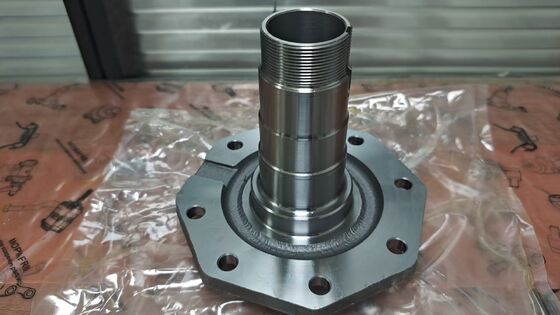

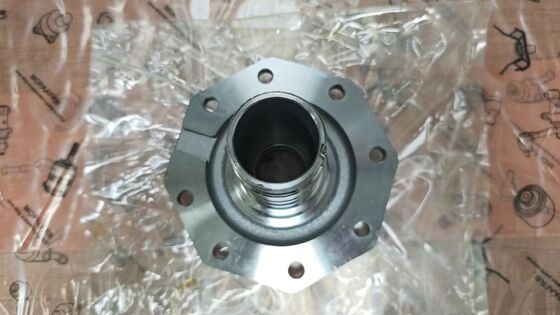

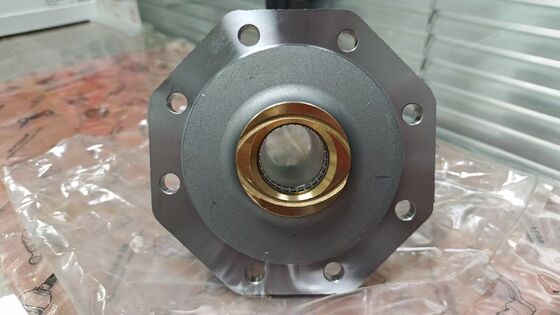

Шкворень поворотного кулака (номер детали 43401-60081) является критически важным компонентом переднего моста и ступичного подшипника вашего Toyota Land Cruiser. Его основная функция заключается в обеспечении неподвижной монтажной поверхности, на которой вращаются передняя ступица и ступичные подшипники. Шкворень крепится к поворотному кулаку и выступает наружу, поддерживая ступичные подшипники, которые позволяют ступице и колесу плавно вращаться, неся на себе вес автомобиля. Для моделей Toyota Land Cruiser 70, 80 Series правильно функционирующий шкворень необходим для правильной предварительной нагрузки ступичного подшипника, стабильного вращения колеса и безопасной эксплуатации автомобиля. Этот компонент поставляется с предварительно установленным игольчатым роликовым подшипником и упорной втулкой, что отражает обновленную конструкцию, используемую в более поздних моделях.

Как диагностировать неисправный шкворень поворотного кулака

Перед покупкой замены выполните эти простые проверки, чтобы убедиться, что проблема именно в шкворне:

• Тест на люфт ступичного подшипника: Поднимите передний мост и установите его на опоры. Возьмитесь за шину сверху и снизу и попытайтесь ее покачать. Если люфт присутствует даже после регулировки подшипника, шкворень может быть изношен.

• Проверка стабильности предварительной нагрузки: Установите предварительную нагрузку ступичного подшипника в соответствии со спецификацией и проедьте на автомобиле. Снова проверьте предварительную нагрузку через короткий промежуток времени. Если предварительная нагрузка значительно изменилась, подшипник может вращаться на изношенном шкворне.

• Визуальный осмотр: Снимите ступицу и подшипники, осмотрите посадочную поверхность подшипника шкворня на наличие царапин, канавок, ступенек или синего теплового обесцвечивания. Измерьте наружный диаметр шкворня в месте установки подшипника и сравните со спецификацией.

• Проверка посадки наружного кольца подшипника: Установив наружное кольцо подшипника на шкворень, попытайтесь повернуть кольцо рукой. Если кольцо вращается на шкворне, шкворень изношен и требует замены.

 Атрибуты продукта

Расположение компонента и основная функция

Расположение: Шкворень поворотного кулака расположен на внешнем конце узла переднего моста, прикреплен болтами к поворотному кулаку. Он выступает наружу от кулака к колесу, обеспечивая монтажную поверхность для ступицы колеса и ступичных подшипников. Шкворень находится между поворотным кулаком (внутренняя сторона) и ступицей колеса (внешняя сторона).

Соединения: Шкворень крепится к поворотному кулаку болтами с гайками и герметизируется прокладками и уплотнениями. Ступичные подшипники устанавливаются на внешнюю поверхность шкворня, поддерживая ступицу. Шкворень также имеет внутренний канал, в котором расположены игольчатый роликовый подшипник и упорная втулка, поддерживающие внешний конец полуоси (ШРУС) при его прохождении. Шкворень соединяет неподвижный поворотный кулак с вращающимся узлом ступицы колеса.

Основная функция: Шкворень служит неподвижной осью, на которой вращаются ступичные подшипники и ступица. Он воспринимает вертикальную нагрузку автомобиля через ступичные подшипники и поддерживает правильное положение колеса относительно поворотного кулака. Внутренний игольчатый роликовый подшипник и втулка поддерживают внешний конец полуоси, позволяя ей вращаться, сохраняя при этом соосность с дифференциалом. Эта обновленная конструкция (с игольчатым роликовым подшипником и более короткой втулкой) заменила более раннюю конструкцию с цельной латунной втулкой для снижения шума и вибрации в изношенных передних узлах.

Почему стоит выбрать этот шкворень поворотного кулака?

Восстанавливает предварительную нагрузку ступичного подшипника – Изношенный шкворень позволяет наружному кольцу подшипника вращаться, вызывая нестабильность и колебания предварительной нагрузки. Этот новый шкворень обеспечивает истинную посадочную поверхность для стабильной, постоянной предварительной нагрузки.

Устраняет вращение подшипника и перегрев – Когда наружное кольцо подшипника вращается на изношенном шкворне, накапливается тепло и повреждаются компоненты. Этот новый шкворень обеспечивает правильную посадку подшипника, предотвращая вращение и повреждение от перегрева.

Прямая замена – Точно спроектирован в соответствии со спецификациями оригинального шкворня. Прямая замена – модификации не требуются. Номер детали 43401-60081 подтвержден для применения в Toyota Land Cruiser 70, 80 Series и заменяет 43401-60080, 43401-60041 и 43401-60040.

Обновленная конструкция – Поставляется с предварительно установленным игольчатым роликовым подшипником и упорной втулкой, что отражает более позднюю конструкцию, снижающую шум и вибрацию в изношенных передних узлах.

Совместимость с автомобилями

Комплектация

1 x Шкворень поворотного кулака (номер детали 43401-60081) с предварительно установленным игольчатым роликовым подшипником и упорной втулкой. Примечание: Пожалуйста, подтвердите совместимость с вашей моделью и годом выпуска автомобиля перед покупкой.

Самостоятельная установка или профессиональная установка?

Эта замена подходит для самостоятельной установки, если:

• У вас есть большой опыт обслуживания компонентов переднего моста и ступичных подшипников на автомобилях с цельным мостом.

• У вас есть доступ к динамометрическому ключу, опорам для домкрата, латунному стержню, молотку, головке для стопорной гайки подшипника и пружинному весу для измерения предварительной нагрузки.

• Вы можете безопасно поднять и зафиксировать автомобиль на ровной поверхности.

Мы рекомендуем профессиональную установку, если:

• Вы не знакомы с разборкой переднего моста и регулировкой предварительной нагрузки ступичного подшипника.

• У вас нет подходящих инструментов для измерения и регулировки предварительной нагрузки подшипника.

• Вы не уверены в установке предварительной нагрузки ступичного подшипника или выполнении регулировки углов установки колес.

Примечание: Неправильная установка может привести к отказу ступичного подшипника и проблемам с безопасностью. После установки необходимо правильно установить и проверить предварительную нагрузку ступичного подшипника. Используйте новые прокладки и уплотнения. Следуйте процедурам, специфичным для вашего автомобиля, для регулировки предварительной нагрузки.

Пошаговое руководство по установке

Это руководство по установке предназначено для того, чтобы помочь вам уверенно заменить шкворень поворотного кулака. Перед началом убедитесь, что автомобиль припаркован на ровной поверхности с выключенным двигателем. Вам понадобятся следующие инструменты: динамометрический ключ, опоры для домкрата, латунный стержень, молоток, головка для стопорной гайки подшипника и пружинный вес.

Шаг 1: Поднимите и зафиксируйте переднюю часть автомобиля на опорах. Снимите колесо.

Шаг 2: Снимите тормозной суппорт и диск. Поддержите суппорт сбоку, не отсоединяя тормозной шланг. Снимите ступицу переднего моста.

Шаг 3: Снимите датчик скорости ABS (если установлен). Снимите пылезащитное уплотнение, пылезащитную крышку и прокладку после снятия крепежных болтов.

Шаг 4: С помощью латунного стержня и молотка выбейте шкворень поворотного кулака из поворотного кулака. Снимите шкворень и прокладку.

Шаг 5: Очистите посадочную поверхность поворотного кулака. Проверьте правильность установки подшипника и втулки на новом шкворне.

Шаг 6: Установите новый шкворень с новой прокладкой. Затяните крепежные гайки с требуемым моментом. Установите обратно ступицу и ступичные подшипники.

Критический шаг: Установите предварительную нагрузку ступичного подшипника в соответствии со спецификацией. Проверьте предварительную нагрузку с помощью пружинного веса. Проверьте плавность вращения и отсутствие люфта. Выполните регулировку углов установки колес.

Профессиональный совет: При замене шкворня всегда используйте новые прокладки и уплотнения. Осмотрите ступичные подшипники и замените их при износе. Убедитесь, что игольчатый роликовый подшипник и втулка должным образом смазаны перед установкой.

Распространенные заблуждения о шкворнях поворотных кулаков

Миф 1: Шкворень редко нуждается в замене.
Факт: Шкворни изнашиваются со временем, особенно при ослабленных или вышедших из строя ступичных подшипниках. Наружное кольцо подшипника может вращаться на поверхности шкворня, изнашивая его и вызывая нестабильность предварительной нагрузки. Регулярный осмотр важен.

Миф 2: Ослабленные ступичные подшипники всегда являются проблемой подшипника.
Факт: Ослабленные ступичные подшипники, которые не удается затянуть до спецификации, часто указывают на износ шкворня, а не подшипника. Если наружное кольцо подшипника вращается на шкворне, новые подшипники сами по себе не решат проблему.

Миф 3: Подойдет любой шкворень.
Факт: Шкворни специфичны для каждого автомобиля и должны соответствовать спецификациям моста и ступичных подшипников. Этот шкворень специально разработан для Toyota Land Cruiser 70, 80 Series.

Распространенные опасения клиентов и наши решения

Мы понимаем, что покупка шкворня поворотного кулака может вызвать вопросы и опасения. Вот как мы решаем наиболее распространенные проблемы, с которыми сталкиваются наши клиенты:

Для индивидуальных владельцев автомобилей:

«Что, если я установлю его, а ступичные подшипники все равно будут ощущаться свободными?» – Ослабленные ступичные подшипники после замены шкворня могут указывать на неправильную установку предварительной нагрузки или на необходимость замены подшипников. Проверьте регулировку предварительной нагрузки и осмотрите подшипники на предмет износа.

«Могу ли я заменить только шкворень, не заменяя подшипники?» – Настоятельно рекомендуется заменять ступичные подшипники одновременно. Повторное использование старых подшипников на новом шкворне может привести к неравномерному износу и проблемам с предварительной нагрузкой.

Для ремонтных мастерских и профессионалов:

«Клиент говорит, что предварительная нагрузка не держится даже после регулировки подшипника.» – Проверьте посадочную поверхность подшипника шкворня на износ. Если наружное кольцо вращается на шкворне, шкворень необходимо заменить. Новые подшипники сами по себе не устранят эту проблему.

«Как избежать возвратов после замены шкворня?» – Используйте новые прокладки и уплотнения, точно установите предварительную нагрузку подшипника с помощью пружинного веса, осмотрите все подшипники и замените их при износе, а также выполните регулировку углов установки колес перед возвратом автомобиля.

Послепродажное обслуживание и гарантия

На этот продукт распространяется наша гарантия качества. Если у вас возникнут какие-либо вопросы или проблемы, связанные с совместимостью или качеством, свяжитесь с нами, и мы ответим в течение 24 часов.

Рекомендуемые сопутствующие товары

При замене шкворня поворотного кулака часто рекомендуется одновременно осмотреть и рассмотреть возможность замены следующих сопутствующих компонентов.
