Описание функции продукта

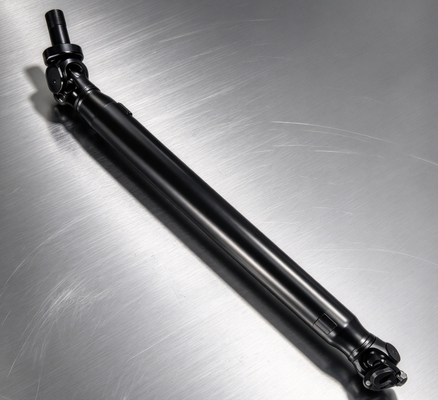

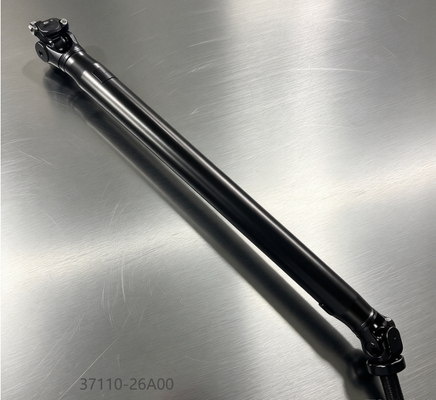

Задний карданный вал (номер детали 37110-26A00) является важным компонентом системы трансмиссии вашего Toyota HiAce. Его основной функцией является передача крутящего момента от трансмиссии или раздаточной коробки к заднему дифференциалу, позволяя задним колесам двигаться вперед. Этот узел карданного вала соединяет выход трансмиссии с дифференциалом задней оси, передавая крутящий момент через универсальные шарниры, которые позволяют перемещать подвеску и изменять угол трансмиссии. Для моделей Toyota HiAce, оснащенных совместимыми дизельными и бензиновыми двигателями, правильно функционирующий задний карданный вал необходим для плавной подачи мощности, работы без вибрации и надежной работы автомобиля.

Общие симптомы неисправности карданного вала

Если вы испытываете любой из следующих симптомов, возможно, задний карданный вал неисправен и требует замены:

• Вибрация при разгоне:Заметная вибрация, усиливающаяся с увеличением скорости автомобиля, особенно при ускорении – это указывает на изношенные карданные шарниры или несбалансированный вал.

• Стук или стук при переключении передач:Металлический лязг или стук при включении передач или ускорении/замедлении – это указывает на изношенные подшипники или шлицы карданного шарнира.

• Скрип или стрекотание снизу:Ритмичный скрип или чириканье, меняющееся в зависимости от скорости автомобиля – это указывает на сухие или изношенные подшипники карданного шарнира.

• Вибрация, которая усиливается на определенных скоростях:Вибрация, которая наиболее заметна в определенных диапазонах скоростей – это говорит о том, что вал погнут или утеряны противовесы.

• Видимые повреждения или ржавчина на валу:Осмотр выявляет вмятины, глубокую ржавчину или повреждения трубки вала или универсальных шарниров.

• Утечка смазки из карданных шарниров:Видимая смазка вокруг крышек карданных шарниров – это указывает на изношенные уплотнения или повреждение компонентов шарнира.

Если вы подтвердили эти симптомы при осмотре, рекомендуемым решением является замена заднего карданного вала.

Как диагностировать неисправный карданный вал

Прежде чем покупать замену, выполните следующие простые проверки, чтобы убедиться, что проблема в карданном валу:

• Визуальный осмотр:Надежно подняв автомобиль, осмотрите карданный вал на наличие вмятин, глубокой ржавчины или повреждений. Проверьте универсальные шарниры на предмет утечки смазки или чрезмерного люфта.

• Универсальный совместный игровой тест:Возьмитесь за карданный вал возле каждого универсального шарнира и попытайтесь повернуть его вперед и назад. Чрезмерный люфт или движение указывают на износ подшипников карданного шарнира.

• Дорожное испытание на вибрацию:Двигайтесь на разных скоростях и обратите внимание на диапазон скоростей, в котором вибрация наиболее заметна. Вибрация, которая меняется в зависимости от скорости и ощущается через пол или сиденья, часто указывает на проблему с карданным валом.

• Проверка биения:Используйте циферблатный индикатор для измерения биения вала при его вращении. Чрезмерное биение указывает на погнутый вал или изношенные карданные шарниры.

Атрибуты продукта

Примечание:Этот номер детали в первую очередь совместим сToyota Hiace / Regius Ace 200 Series 2WD (полный привод) модели с длинной колесной базой / сверхдлинной колесной базой(например, 14-местные модели Commuter с высокой крышей или большие модели фургонов).Годы производства:В основном модели, произведенные междуАвгуст 2004 г. и декабрь 2013 г.(модели раннего и среднего поколения).Общие коды шасси:TRH221K, TRH223B, TRH224W, KDH220K, KDH222B и т. д. (оснащеныБензиновый двигатель 2TR-FE объемом 2,7 л.илиДизельный двигатель 2,5 т/3,0 т).

Установка своими руками или профессиональная установка?

Такая замена подойдет для своими руками, если:

• Имеете опыт обслуживания узлов трансмиссии заднеприводных автомобилей.

• У вас есть доступ к динамометрическому ключу, подставкам для домкратов и основным ручным инструментам.

• Вы можете безопасно поднимать и поддерживать автомобиль на ровной поверхности.

Мы рекомендуем профессиональную установку, если:

• Вы не знакомы со снятием и установкой карданного вала.

• У вас нет подходящих инструментов для снятия болтов универсального шарнира и фланца.

• Вы не уверены в том, что затянете крепежные детали трансмиссии в соответствии со спецификацией или проверите углы трансмиссии.

Примечание:Неправильная установка может привести к вибрации трансмиссии и проблемам с безопасностью. После установки убедитесь, что все крепления затянуты в соответствии со спецификацией. Проверьте правильность шарнирного соединения универсального шарнира и балансировку вала. Необходимо провести дорожное испытание, чтобы убедиться в отсутствии вибрации.

Расположение компонентов и основная функция

Расположение:Задний карданный вал расположен под автомобилем и проходит в продольном направлении от выхода трансмиссии или раздаточной коробки (спереди) к входу заднего дифференциала (сзади). Он расположен между удлинителем коробки передач и дифференциалом заднего моста и поддерживается сзади фланцем шестерни дифференциала.

Соединения:Передний конец карданного вала соединяется с выходным валом коробки передач или раздаточной коробки через универсальный шарнир и скользящую вилку или фланец. Задний конец соединяется с фланцем шестерни заднего дифференциала через универсальный шарнир и фланец. Универсальные шарниры позволяют валу передавать мощность, компенсируя при этом движение подвески и изменения угла трансмиссии.

Основная функция:Задний карданный вал служит основным звеном передачи крутящего момента от трансмиссии к заднему дифференциалу. Он должен выдерживать нагрузки с высоким крутящим моментом, сохраняя при этом баланс и плавность вращения. Универсальные шарниры на каждом конце позволяют валу шарнирно сочленяться при движении задней подвески, обеспечивая передачу мощности без заеданий. Проскальзывающая вилка (если имеется) позволяет изменять длину карданного вала по мере сжатия и растяжения подвески.

Содержимое упаковки

1 задний карданный вал в сборе (номер детали 37110-26A00). Примечание. Монтажные болты, гайки, шайбы и стопорные кольца универсального шарнира НЕ входят в комплект поставки, если не указано иное. Перед покупкой подтвердите совместимость с моделью вашего автомобиля и годом выпуска.

Распространенные заблуждения о карданных валах

Миф 1:Карданный вал редко требует замены.
Факт:Карданные валы со временем изнашиваются, особенно карданные шарниры и шлицы. На автомобилях с большим пробегом или коммерческих автомобилях универсальные шарниры могут иметь люфт и вызывать вибрацию, что требует замены вала.

Миф 2:Карданный вал подойдет любой.
Факт:Карданные валы зависят от конкретного автомобиля и должны соответствовать требованиям по выходной мощности трансмиссии, фланцу шестерни дифференциала и длине. Этот вал специально разработан для совместимых систем Toyota HiAce.

Миф 3:Вибрация — это всегда проблема с балансировкой колес.
Факт:Вибрация, которая увеличивается с увеличением скорости и ощущается через пол или сиденья, может быть вызвана изношенным карданным валом, а не просто дисбалансом колес. Необходимо провести проверку трансмиссии.

После замены все еще возникают проблемы?

Заменили карданный вал, но проблемы остались? Проверьте это:

1. Совпали ли метки?– Неправильная фазировка вызывает вибрацию.

2. Центральный подшипник установлен правильно?– Сливное отверстие должно быть обращено вниз.

3. Правильно ли затянуты фланцевые болты?– Ослабленные болты вызывают вибрацию и угрозу безопасности.

4. Угол сустава проверяли?– Неправильный угол вызывает вибрацию

5. Задний сальник коробки передач течет?– Повреждение уплотнения приводит к потере масла

6. Балансиры присутствуют?– Отсутствие грузов вызывает вибрацию.

7. Изношен ли подшипник шестерни дифференциала?– Изношенный подшипник вызывает вибрацию и шум.

Гарантия качества и обязательства по обслуживанию

Гарантия качества:
Каждый компонент производится в рамках контролируемых производственных процессов, чтобы обеспечить постоянную точность размеров и целостность материала. Перед упаковкой каждая единица проходит следующие проверки качества:

• Проверка размеров: критические размеры, расположение болтов фланца и количество шлицев проверяются на соответствие проектным спецификациям.

• Испытание на балансировку – вал в сборе динамически сбалансирован для обеспечения плавной работы.

• Проверка карданного шарнира – крышки подшипников проверяются на плавность вращения и правильность посадки.

• Проверка качества поверхности: поверхность трубы и поверхности фланцев проверяются визуально.

Защита упаковки:
Каждый карданный вал индивидуально запечатан в защитную упаковку для предотвращения загрязнения и физического повреждения во время хранения и транспортировки. На упаковке имеется четкая этикетка с номером детали для облегчения идентификации.

Обязательства по обслуживанию:
