Описание функции продукта

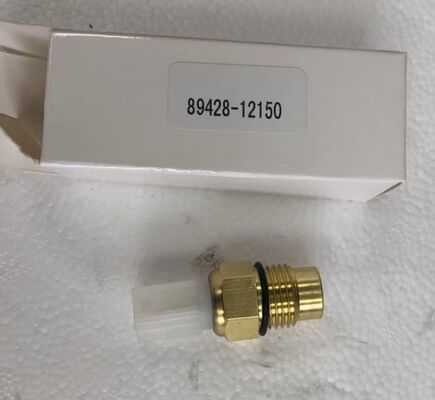

Температурный переключатель вентилятора радиатора (номер детали 89428-12150) является важным компонентом системы охлаждения двигателя вашего автомобиля Toyota. Его основная функция — контролировать температуру охлаждающей жидкости и автоматически активировать вентилятор охлаждения радиатора, когда двигатель достигает заданного порога температуры. Когда температура охлаждающей жидкости поднимается до точки включения (обычно около 90–92 °C), переключатель замыкает электрическую цепь, подавая питание на реле вентилятора радиатора и включая вентилятор системы охлаждения. Когда температура падает до точки отключения (обычно около 85–87 °C), переключатель размыкает цепь, выключая вентилятор. Эта автоматическая работа поддерживает оптимальную рабочую температуру двигателя, предотвращает перегрев и обеспечивает эффективное сгорание топлива. Этот переключатель представляет собой однополюсный нормально замкнутый контакт с резьбой M16 x 1,5 и белым квадратным разъемом.

Распространенные симптомы неисправности термовыключателя вентилятора радиатора

Если вы испытываете какие-либо из следующих симптомов, возможно, температурный переключатель вентилятора радиатора неисправен и требует замены:

• Перегрев двигателя на холостом ходу или низких оборотах:Указатель температуры поднимается выше нормы, когда автомобиль стоит или движется медленно, но возвращается в нормальное состояние при движении на высокой скорости. Это указывает на то, что вентилятор не включается при необходимости.

• Вентилятор радиатора работает постоянно:Вентилятор охлаждения работает постоянно, даже когда двигатель холодный. Это указывает на то, что переключатель застрял в закрытом положении.

• Вентилятор радиатора никогда не включается:Указатель температуры поднимается опасно высоко, но вентилятор так и не включается. Это указывает на неисправность переключателя в открытом положении.

• Датчик температуры колеблется ненормально:Указатель температуры охлаждающей жидкости быстро или хаотично колеблется, что указывает на нестабильную работу вентилятора.

• Перегорел предохранитель вентилятора охлаждения:Предохранитель цепи вентилятора периодически перегорает, возможно, из-за короткого замыкания выключателя.

• Производительность кондиционера ухудшается на низких скоростях:Кондиционер становится менее эффективным, когда автомобиль неподвижен из-за недостаточного потока воздуха через конденсатор.

Если вы подтвердили эти симптомы при проверке, рекомендуемым решением является замена термовыключателя вентилятора радиатора.

Как диагностировать неисправный переключатель температуры вентилятора радиатора

Прежде чем покупать замену, выполните следующие простые проверки, чтобы убедиться, что проблема в переключателе температуры вентилятора радиатора:

• Визуальный осмотр:Найдите переключатель на радиаторе или корпусе термостата. Проверьте, нет ли утечек охлаждающей жидкости вокруг резьбы, коррозии разъема или поврежденной проводки.

• Тест работы вентилятора:Запустите двигатель и дайте ему поработать на холостом ходу, пока он не достигнет рабочей температуры. Обратите внимание, включается ли вентилятор радиатора, когда указатель температуры достигает нормального диапазона. Если нет, возможно, переключатель неисправен.

• Проверка непрерывности:Отсоедините разъем переключателя и с помощью мультиметра проверьте целостность клемм переключателя. При комнатной температуре (холодной) переключатель должен показывать непрерывность (нормально замкнутый). При нагреве до температуры отключения целостность должна нарушиться.

• Тест перемычки:При включенном зажигании отсоедините разъем выключателя и перемкните клеммы. Если вентилятор включается, значит, цепь и реле исправны, а, скорее всего, неисправен переключатель.

Атрибуты продукта

Расположение компонентов и основная функция

Расположение:Температурный переключатель вентилятора радиатора обычно устанавливается на корпусе радиатора или термостата, при этом зонд с резьбой выходит в поток охлаждающей жидкости. Он расположен в точке, где он может точно измерять температуру охлаждающей жидкости при выходе из двигателя или попадании в радиатор.

Соединения:Выключатель подключается к электрической системе автомобиля через одноконтактный разъем (белый, квадратной формы). Переключатель ввинчивается в канал охлаждающей жидкости с резьбой M16 x 1,5. Когда охлаждающая жидкость достигает температуры включения, внутренние контакты замыкаются, замыкая цепь реле вентилятора. Для предотвращения утечек охлаждающей жидкости в месте крепления используется уплотнительная шайба или прокладка.

Основная функция:Температурный переключатель вентилятора радиатора служит основным элементом управления работой вентилятора охлаждения двигателя. Он постоянно контролирует температуру охлаждающей жидкости и подает сигнал включения/выключения на реле вентилятора. Эта автоматическая работа гарантирует, что вентилятор включается только тогда, когда это необходимо, поддерживая оптимальную температуру двигателя и сводя к минимуму ненужную работу вентилятора, которая может потреблять электроэнергию и увеличивать шум. Выключатель работает по принципу нормально замкнутого контакта, размыкая цепь, когда температура падает до точки выключения.

Содержимое упаковки

1 переключатель температуры вентилятора радиатора (номер детали 89428-12150). Примечание. Уплотнительная шайба, электрический разъем и крепежные детали НЕ входят в комплект поставки, если не указано иное. Перед покупкой подтвердите совместимость с моделью вашего автомобиля и годом выпуска.

Пошаговое руководство по установке

Это руководство по установке призвано помочь вам с уверенностью заменить температурный переключатель вентилятора радиатора. Перед запуском убедитесь, что двигатель полностью остыл и автомобиль припаркован на ровной площадке. Вам потребуются следующие инструменты: гаечный ключ на 17 мм, мультиметр и охлаждающая жидкость.

Шаг 1:Убедитесь, что двигатель полностью остыл. Поместите емкость под переключатель для сбора охлаждающей жидкости, которая может вытечь.

Шаг 2:Отсоедините электрический разъем от переключателя, нажав на фиксатор.

Шаг 3:Снимите старый переключатель с помощью гаечного ключа на 17 мм. Поверните против часовой стрелки, чтобы ослабить.

Шаг 4:Очистите монтажную резьбу на корпусе радиатора или термостата. Осмотрите уплотнительную поверхность на наличие повреждений.

Шаг 5:Установите новый переключатель с новой уплотнительной шайбой. Надежно затяните, но не перетягивайте.

Шаг 6:Подсоедините электрический разъем до щелчка. Заправьте систему охлаждения правильной смесью охлаждающей жидкости. Удалить воздух из системы.

Критический шаг:Запустите двигатель и дайте ему достичь рабочей температуры. Обратите внимание, включается ли вентилятор радиатора, когда указатель температуры достигает нормального диапазона. Проверьте наличие утечек охлаждающей жидкости вокруг переключателя.

Совет для профессионалов:При замене переключателя всегда используйте новую уплотнительную шайбу. Очистите клеммы разъема и нанесите диэлектрическую смазку для предотвращения коррозии. Проверьте реле вентилятора и предохранитель, если вентилятор по-прежнему не работает.

Распространенные заблуждения о переключателях вентиляторов радиатора

Миф 1:Выключатель вентилятора и датчик температуры охлаждающей жидкости - это одно и то же.
Факт:Переключатель вентилятора управляет работой вентилятора радиатора и обычно представляет собой одноконтактный переключатель включения/выключения. Датчик температуры охлаждающей жидкости (ECT) отправляет данные о температуре в ECM для впрыска топлива и работы датчика и обычно представляет собой двухконтактный датчик. Это отдельные компоненты с разными функциями.

Миф 2:Если вентилятор работает, переключатель исправен.
Факт:Переключатель может выйти из строя в закрытом положении, что приведет к непрерывной работе вентилятора. Это разряжает аккумулятор и может маскировать другие проблемы с системой охлаждения. Выключатель должен быть проверен на работу как в разомкнутом, так и в замкнутом состоянии.

Миф 3:Любой температурный переключатель подойдет.
Факт:Температурные выключатели зависят от автомобиля и должны соответствовать размеру резьбы, типу разъема и диапазону рабочих температур. Этот переключатель разработан специально для совместимых устройств Toyota с резьбой M16 x 1,5 и диапазоном температур 87–92 °C.

Гарантия качества и обязательства по обслуживанию

Гарантия качества:
Каждый компонент производится в рамках контролируемых производственных процессов, чтобы обеспечить постоянную точность размеров и целостность материала. Перед упаковкой каждая единица проходит следующие проверки качества:

• Проверка размеров: размер резьбы, тип разъема и размеры корпуса проверяются на соответствие проектным спецификациям.

• Тест переключения – проверяются температуры активации и деактивации.

• Проверка целостности пломбы – целостность пломбы подтверждена.

• Проверка качества поверхности – качество поверхности и защита от коррозии проверяются визуально.

Защита упаковки:
Каждый температурный переключатель индивидуально запечатан в защитную упаковку для предотвращения загрязнения и физического повреждения во время хранения и транспортировки. На упаковке имеется четкая этикетка с номером детали для облегчения идентификации.

Обязательства по обслуживанию:
