Описание функции продукта

Датчик температуры охлаждающей жидкости двигателя (номер детали 89422-33030) является критически важным компонентом системы управления двигателем вашего автомобиля Toyota или Lexus. Его основная функция заключается в измерении температуры охлаждающей жидкости двигателя и передаче этих данных в блок управления двигателем (ЭБУ) посредством сигнала с переменным сопротивлением. Датчик использует термистор с отрицательным температурным коэффициентом (NTC), что означает снижение его сопротивления по мере повышения температуры охлаждающей жидкости.ЭБУ использует этот сигнал для расчета критических параметров, включая количество и время впрыска топлива, угол опережения зажигания и активацию вентилятора охлаждения.Для совместимых автомобилей Toyota и Lexus исправно работающий датчик температуры охлаждающей жидкости необходим для обеспечения холодной работы двигателя, топливной экономичности и общей надежности двигателя.

Руководство по самостоятельной диагностике

Как определить, нуждается ли ваш датчик температуры охлаждающей жидкости в замене:

Обратите внимание на следующие распространенные признаки:

1. Индикатор "Проверьте двигатель" (P0115-P0118)– Коды, связанные с цепью температуры охлаждающей жидкости

2. Трудный запуск на холодную– ЭБУ получает неверный сигнал температуры

3. Низкий расход топлива– Неправильная топливная смесь из-за неверных данных о температуре

4. Вентилятор охлаждения работает постоянно или не работает вообще– Работа вентилятора зависит от сигнала датчика

5. Неисправность указателя температуры– Нестабильные или неработающие показания прибора

💡 Быстрая проверка:Проверьте разъем датчика на наличие коррозии или повреждений. Сканер может считывать данные о температуре охлаждающей жидкости в реальном времени и сравнивать их с фактической температурой двигателя. Если показания значительно отличаются, датчик, вероятно, неисправен. Осмотрите датчик на предмет коррозии или скачков показаний и замените при обнаружении.Датчик температуры охлаждающей жидкости и выключатель вентилятора радиатора – это один и тот же компонент.

Номер детали

Расположение:

Датчик температуры охлаждающей жидкости двигателя ввинчивается в канал охлаждающей жидкости на двигателе, обычно на головке блока цилиндров или в корпусе выходного патрубка системы охлаждения. На многих двигателях Toyota V6 он расположен под корпусом воздушного фильтра с левого конца двигателя, установлен в корпусе выходного патрубка системы охлаждения. На моделях с 4-цилиндровыми двигателями он находится на левом конце головки блока цилиндров.Подключения:Датчик температуры охлаждающей жидкости и выключатель вентилятора радиатора – это один и тот же компонент.

Он подключается к жгуту проводов двигателя через 2-контактный электрический разъем.Уплотнительная прокладка (номер детали 90430-12005) используется для предотвращения утечек охлаждающей жидкости в месте крепления.Основная функция:Датчик температуры охлаждающей жидкости служит основным устройством обратной связи по температуре для системы управления двигателем. Он непрерывно отслеживает температуру охлаждающей жидкости и подает сигнал сопротивления на ЭБУ, который изменяется обратно пропорционально температуре (тип NTC). ЭБУ использует этот сигнал для регулировки количества и времени впрыска топлива при холодном и горячем пуске, управления углом опережения зажигания и активацией вентилятора охлаждения.Датчик температуры охлаждающей жидкости и выключатель вентилятора радиатора – это один и тот же компонент.

Руководство по установкеИнструменты, как правило, необходимые:Набор торцевых ключей (метрический, 19 мм)

 Емкость для слива охлаждающей жидкости

Динамометрический ключ

• Защитные перчатки и очки

• Общие рекомендации по установке (всегда следуйте руководству по ремонту конкретного автомобиля):

• Шаг

• Процедура

1

– Чрезмерная затяжка может повредить резьбу.

• Прокачайте систему охлаждения– после заполнения, чтобы удалить воздушные пробки.

• Если вы не уверены в каком-либо шаге, обратитесь к квалифицированному механику.Советы по установке и распространенные ошибки

• Ошибка при замене датчика температуры охлаждающей жидкости:❌

• Распространенные заблуждения о датчиках температуры охлаждающей жидкостиНе слили охлаждающую жидкость или чрезмерно затянули датчик в блоке двигателя.

• ✅

Правильно:

Всегда сначала сливайте охлаждающую жидкость

– Охлаждающая жидкость прольется при снятии датчика.Используйте новое уплотнение– Изношенное уплотнение вызывает утечку охлаждающей жидкости.

Правильно затягивайте– Чрезмерная затяжка может повредить резьбу в блоке двигателя.

1. Удалите коды неисправностей– После установки используйте сканер для удаления кодов и проверки отсутствия новых кодов.

2. Прокачайте систему охлаждения– Воздушные пробки влияют на показания датчика и эффективность охлаждения.Датчик температуры охлаждающей жидкости и выключатель вентилятора радиатора – это один и тот же компонент.

3. Помните:Датчик температуры, который негерметично установлен, будет протекать и вызывать перегрев. Всегда используйте новое уплотнение и затягивайте с требуемым моментом.

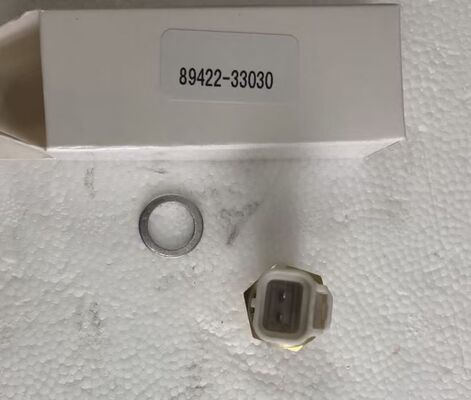

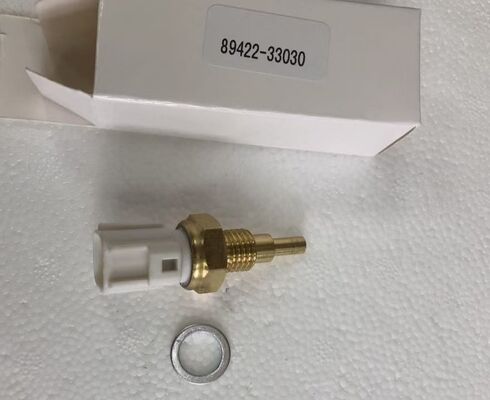

4. Содержимое упаковки1 x Датчик температуры охлаждающей жидкости двигателя (номер детали 89422-33030) с прокладкой. Примечание: Электрический разъем и крепежные детали НЕ включены, если не указано иное. Пожалуйста, перед покупкой убедитесь в совместимости с моделью и двигателем вашего автомобиля.

5. Распространенные заблуждения о датчиках температуры охлаждающей жидкостиМиф 1:Датчик температуры охлаждающей жидкости и выключатель вентилятора радиатора – это один и тот же компонент.

Факт:Это отдельные компоненты с разными функциями. Датчик температуры охлаждающей жидкости (89422-33030) – это 2-контактный датчик, который передает данные о температуре в ЭБУ для управления впрыском топлива и зажиганием. Выключатель вентилятора радиатора обычно представляет собой 1-контактный выключатель, который напрямую управляет вентилятором охлаждения. Они расположены близко друг к другу, но выполняют разные функции.Миф 2:

Неисправный датчик температуры охлаждающей жидкости всегда немедленно вызывает включение индикатора "Проверьте двигатель".

Факт:

Периодические сбои датчика могут не вызывать код ошибки до тех пор, пока сбой не станет постоянным. Многие водители сталкиваются с проблемами при холодном пуске или низким расходом топлива без каких-либо предупреждающих сигналов до полного отказа датчика.

Миф 3:Подойдет любой датчик температуры охлаждающей жидкости.
Цел ли жгут проводов?Датчики температуры охлаждающей жидкости являются специфичными для двигателя и должны соответствовать кривой сопротивления (характеристики NTC), размеру резьбы и типу разъема. Этот датчик разработан специально для совместимых автомобилей Toyota и Lexus с 2-контактным прямоугольным разъемом и резьбой M12 x 1,5.

Проблемы после замены остались?Заменили датчик температуры охлаждающей жидкости, но проблемы остались? Проверьте следующее:
Цел ли жгут проводов?– Старые коды могут сохраняться до тех пор, пока не будут удалены с помощью сканера.

Полностью ли вставлен разъем?– Неплотное соединение вызывает периодические сбои.
Цел ли жгут проводов?– Проверьте на наличие порезов, потертостей или коррозии.

Прокачана ли система охлаждения?

– Воздушные пробки влияют на показания датчика.

1. Правильный ли уровень охлаждающей жидкости?– Низкий уровень охлаждающей жидкости влияет на работу датчика.

2. Работает ли термостат?– Залипший термостат влияет на температуру охлаждающей жидкости.

3. Работает ли ЭБУ?– Неисправный ЭБУ может вызывать симптомы, связанные с датчиком.

4. Послепродажное обслуживание и гарантияНа этот продукт распространяется наша гарантия качества. Если у вас возникнут вопросы или проблемы, связанные с подбором или качеством, свяжитесь с нами, и мы ответим в течение 24 часов.
